Maßgeschneiderte DrehmomentSensor lösungen für Ihre Anforderungen

Herzlich willkommen bei Melectric Systems – Ihrem verlässlichen Partner für hochpräzise Drehmomentmesslösungen. Wir sind stolz darauf, innovative Technologie und maßgeschneiderte Produkte anzubieten, die die Grundlage für präzise Messungen und Spitzenleistung in einer Vielzahl von Industrien bilden.

Seit Jahren setzen wir Maßstäbe in der Drehmomenttechnologie und liefern Lösungen, die die Erwartungen übertreffen. Unsere breite Palette von Produkten umfasst Drehmomentmessungen am Getriebeeingang und -ausgang, Hohlwellenmessungen, Standard Drehmomentmesswellen, spezialisierte Drehmomentsensoren für Gelenkwellen, präzise Drehmoment Messflansche sowie fortschrittliche Gateways und IoT-Lösungen.

Unsere Expertise erstreckt sich über verschiedene Branchen und Anwendungen, von der Automobilindustrie bis zur Fertigungstechnik und darüber hinaus. Wir sind bestrebt, die höchsten Standards in Bezug auf Präzision, Leistung und Zuverlässigkeit zu erfüllen.

Entdecken Sie, wie Melectric Systems die Welt der Drehmomentmessung neu definiert und wie wir Ihre spezifischen Anforderungen an die Messung von Drehmomenten erfüllen können. Willkommen in der Zukunft der Messung von Drehmomenten.

Wir beraten Sie gerne

Drehmoment Messflansch
Universeller Einsatz im ANtriebsstrang

Technische Daten

    • Drahtlose Verbindung zu Android Endgeräten per APP, kein Messverstärker notwendig.
    • Messbereiche: 500/1000/2500/5000/8000 Nm + kundenspezifisch
    • Integrierte Drehzahl – und Beschleunigungsmessung
    • Signal Bandbreite: 1 Hz bis 500 Hz
    • Innenliegende Elektronik – extrem Robustes Design IP67
    • Baulänge ab. 50 mm axial
    • Flansch Design nach DIN and SAE Spezifikation
    • Engergieversorgung über wiederaufladbaren Akku für 500 bis 2.000 Stunden Laufzeit



Wir passen das Messsystem gerne auf Ihre speziellen Bedürfnisse und den zur Verfügung stehenden Bauraum an.

Drehmomentsensor Baugröße 2500 Nm

Das Messsystem wird verwendet für:

Die präzise Ermittlung von Drehmomenten im Antriebsstrang ist von entscheidender Bedeutung, sei es für Prüfstände oder in der Agrartechnik. Unsere innovativen Drehmomentsensoren ermöglichen eine zuverlässige Messung in diesen Anwendungen. Darüber hinaus sind sie kompatibel mit Adaptern für PTO shafts in verschiedenen Größen, wodurch sie vielseitig einsetzbar sind.

Drehmoment Sensor Messwellen
Die Einstiegsklasse in die Drehmomentmessung

Einfache und komfortable Handhabung für viele Messbereiche mit kombinierter Drehzahl / Drehwinkelmessung

Technische Daten

    • Messbereiche von 1 bis 1500 Nm
    • Erhältliche Ausgangssignale
      • 0-5V, +/-5V
      • 0-10V, +/-10V
      • 4-20mA
      • CAN BUS und weitere auf Anfrage
    • verfügbarer Drehzahlbereich bis 8000 U/min
    • Genauigkeit  bis zu 0,1% FS


Wir passen das Messsystem gerne auf Ihre speziellen Bedürfnisse und Anforderungen an. Fragen Sie hierzu gern bei uns an.

Wir beraten Sie gerne


Drehmomentmessung AN Servomotoren
Für die einfach integration direkt am Motor

Einfache und komfortable Handhabung für viele Messbereiche mit kombinierter Drehzahl / Drehwinkelmessung

Technische Daten

    • Messbereiche von 5 bis 300 Nm
    • Erhältliche Ausgangssignale
      • 0-5V, +/-5V
      • 0-10V, +/-10V
      • 4-20mA
      • CAN BUS und weitere auf Anfrage
    • verfügbarer Drehzahlbereich bis 1600 U/min
    • Genauigkeit  bis zu 0,2% FS
    •  Male and female Anschluss für minimale Baulänge


Wir passen das Messsystem gerne auf Ihre speziellen Bedürfnisse und Anforderungen an. Fragen Sie hierzu gern bei uns an.

Wir beraten Sie gerne

Servo Motor Torque Sensor

Unser Standard Drehmoment Messwellen werden verwendet für:

Die Drehmomentsensoren der Serie MESV von Melectric Systems GmbH sind die ideale Wahl für präzise Drehmomentmessungen im Antriebsstrang bei Verwendung von Servomotoren. Unsere hochwertigen Messwellen bieten eine zuverlässige und genaue Erfassung von Drehmomenten und sind vielseitig einsetzbar. Ob in der Automobilindustrie, in Prüfständen oder in der Maschinenbauindustrie – unsere Drehmomentsensoren liefern präzise Ergebnisse und sind darauf ausgelegt, den höchsten Qualitätsstandards gerecht zu werden. Vertrauen Sie auf die bewährte Technik von Melectric Systems, um Ihre Drehmomentmessaufgaben effektiv zu lösen.

Drehomomentsensoren im getriebe getriebe
Ihre Lösung für exakte daten

Technische Daten

  • Messbereich: typisch bis ca. 2,000 Nm
  • Signal Bandbreite: bis ca. 5000 Hz
  • Ausgangssignale: CAN BUS und 0-5V (analog)
  • Temperaturbereich -40° C bis 125° C
  • Platzierung auf minimalen Bauraum möglich
  • Schutzart IP68

Wir passen das Messsystem gerne auf Ihre speziellen Bedürfnisse und den zur Verfügung stehenden Bauraum an.


Drehmomentmessung Getriebe

Unser Drehmomentmesssystem für Getriebe wird verwendet für:

Melectric Systems bietet hochpräzise Drehmomentsensoren für vielfältige Anwendungen, einschließlich der Drehmomentmessung am Getriebeeingang und -ausgang sowie der On-Board-Motordiagnose. Unsere Sensoren sind auch unverzichtbar bei der Motorkalibrierung, Fahrbarkeitsabstimmung, Kupplungscharakterisierung und Traktionskontrolle.

Zusätzlich unterstützen sie die Analyse des Getriebewirkungsgrads. Unsere maßgeschneiderten Lösungen passen sich Ihren individuellen Anforderungen an und bieten Präzision und Leistung. Entdecken Sie die Zukunft der Drehmomentmessung mit Melectric Systems und optimieren Sie Ihre Prozesse.



Drehomomentsensoren im Antriebsstrang
Messung von Drehmoment auf der Gelenkwelle

Technische Daten:

  • Messbereich: typisch bis ca. 7000 Nm
  • Signal Bandbreite: bis ca. 5000 Hz
  • Ausgangssignale: CAN BUS und 0-5V (analog)
  • Temperaturbereich -40° C bis 125° C
  • Platzierung auf minimalen Bauraum möglich
  • Schutzart IP67

Wir passen das Messsystem gerne auf Ihre speziellen Bedürfnisse und den zur Verfügung stehenden Bauraum an.

Wir beraten Sie gerne

Drehmomentmessung Gelenkwelle

Unsere Drehmomentsensor-Systeme finden in verschiedenen Anwendungen Verwendung:

Sie ermöglichen präzises Differential-Map-Tuning auf der Rennstrecke, optimieren Start- und Launchcontrol-Systeme und unterstützen die Traktionskontrolle sowie drehmomentbasierte Motorsteuerung.

Darüber hinaus ermöglichen sie eine geschlossene Drehmomentregelung des Differentials in Echtzeit und tragen zur Bewertung der aerodynamischen Effizienz des Fahrzeugs bei. Sie sind unverzichtbar für die Wirksamkeit von aerodynamischen Setup-Änderungen wie Ausrolltests und Geradeaustests.

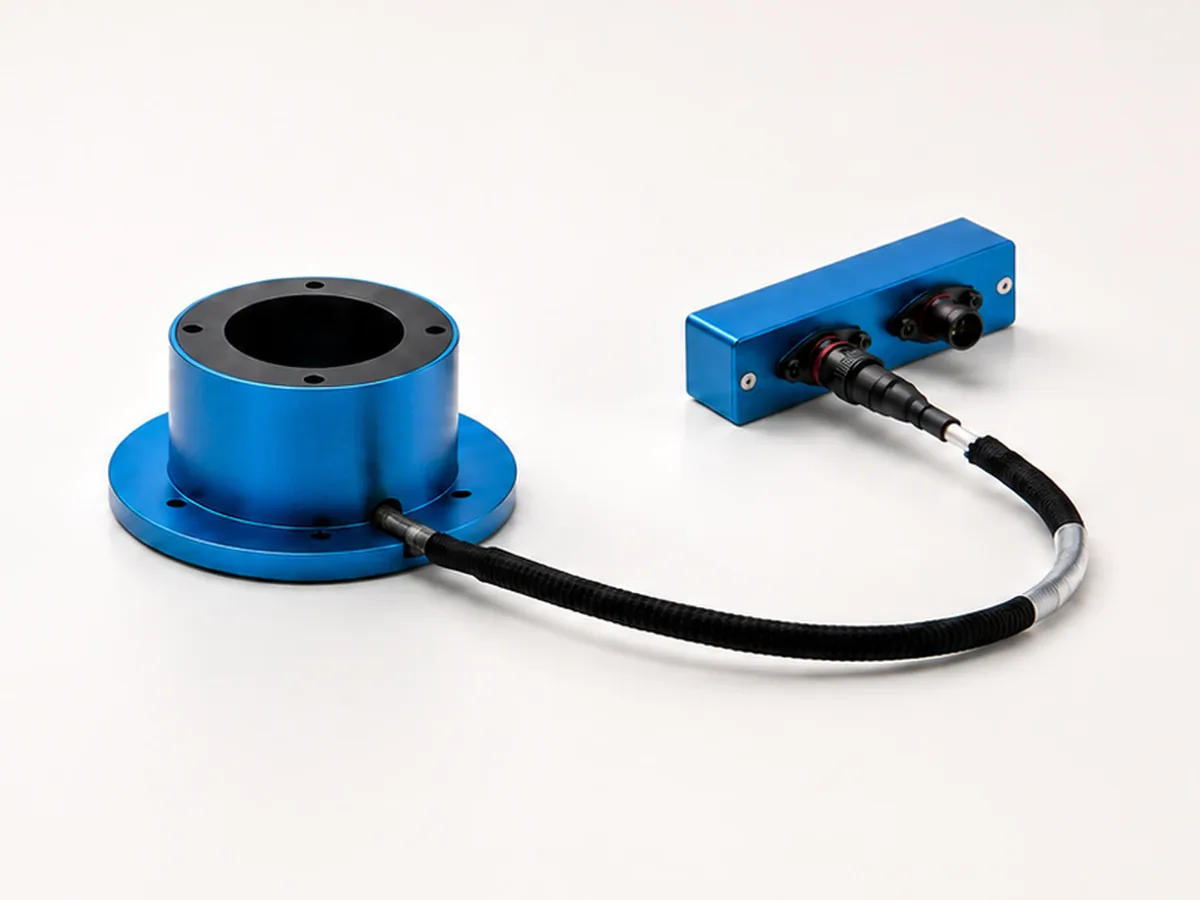

Drehomomentmessung in der Hohlwelle
Drehmomentsensoren für Getriebe mit beengtem Bauraum

Technische Daten:

  • Messbereich: typisch bis ca. 2000 Nm
  • Signal Bandbreite: bis ca. 5000 Hz
  • Ausgangssignale: CAN BUS und 0-5V (analog)
  • Temperaturbereich -40° C bis 125° C
  • Platzierung auf minimalen Bauraum möglich
  • Schutzart IP68


Wir passen unser Messsystem gerne auf Ihre speziellen Bedürfnisse und den zur Verfügung stehenden Bauraum an.



Unsere Drehmomentsensor-Systeme finden in verschiedenen Anwendungen Verwendung:



In der aufregenden Welt des Motorsports, insbesondere in der Moto GP und Superbike, spielt die präzise Drehmomentmessung eine entscheidende Rolle für die Leistungssteigerung und die Feinabstimmung der Fahrzeuge. Eine der anspruchsvollsten Anwendungen für die Drehmomentmessung ist der Einsatz in Innenliegend-Anordnungen, wie beispielsweise am Getriebeausgang, oft in der Nähe des Ritzels.

Besonders in Rennwagen für WRC, WRC2 und viele weitere hochkarätige Wettbewerbe sind genaue Drehmomentmessungen von großer Bedeutung. Hier kommen spezialisierte Messsysteme zum Einsatz, die am Secondary Lay shaft in den Getrieben von Xtrax und Sadev installiert werden. Diese Systeme ermöglichen eine präzise Erfassung des Drehmoments und sind unverzichtbar für die Feinabstimmung der Leistung und die Sicherstellung der optimalen Fahrzeugperformance.

Was diese Anwendungen noch herausfordernder macht, ist der besonders beengte Bauraum, in dem diese Messsysteme untergebracht werden müssen. Dennoch liefern sie genaue Daten, die den Teams wertvolle Informationen liefern, um das Beste aus ihren Rennfahrzeugen herauszuholen.

Die Drehmomentmessung in Innenliegend-Anordnungen, sei es in der Moto GP oder in hochkompetitiven WRC-Rennwagen, zeigt deutlich die Bedeutung präziser Technologie und deren Einsatz in extrem anspruchsvollen Umgebungen. Sie ermöglicht es den Teams, Leistung und Zuverlässigkeit zu optimieren und trägt maßgeblich dazu bei, spannende Rennmomente und Erfolge auf der Strecke zu schaffen.

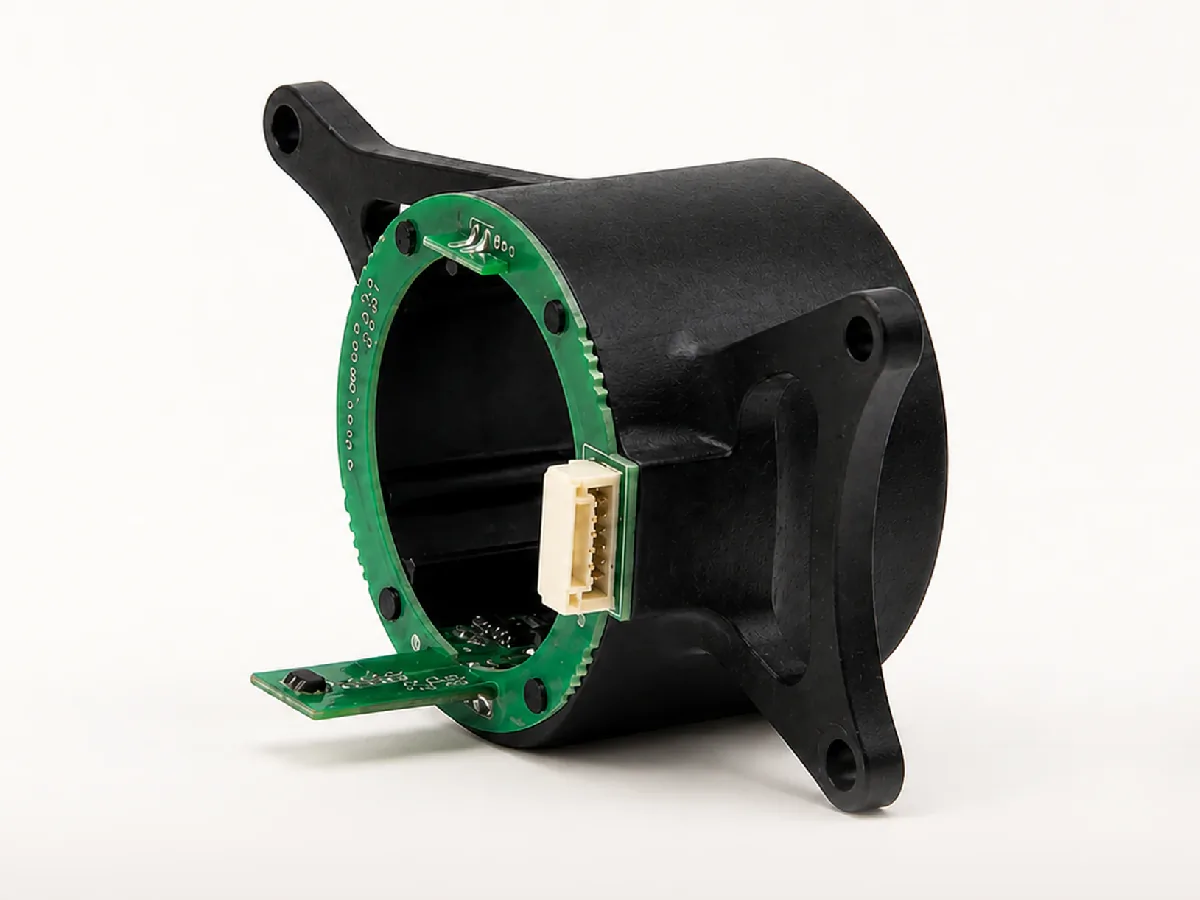

OEM – Drehomomentsensoren
für Kundenspezifischen Bauraum

Technical specification:

  • Messbereich bis über 10.000 Nm
  • Signal Bandbreite: ca. 5000 Hz
  • CAN Bus oder analoge Ausgangssignale 0-5V, 0-10V, +/-5V, +/-10V, weitere auf Anfrage
  • Temperaturbereiche von -40° C bis 125°C
  • Minimaler Bauraum benötigt
  • Optional mit Drehzahl und Beschleunigungsmessung

Wir passen das Messsystem gerne auf Ihre speziellen Bedürfnisse und den zur Verfügung stehenden Bauraum an.




Einsatz für kundenspezifische Drehmomentmessung


Kundenspezifische Sensorlösungen spielen eine entscheidende Rolle in der modernen Industrie. Sie bieten zahlreiche Anwendungsbereiche, darunter Predictive Maintenance zur frühzeitigen Wartungserkennung, die Leistungsmessung von Antriebssträngen sowie das Monitoring von Wartungsintervallen. Diese Sensoren ermöglichen eine präzise Prozesssteuerung und die Messung von Verschleiß und Abnutzung, was zu höherer Effizienz und niedrigeren Kosten führt. Unsere innovativen Sensorlösungen unterstützen Unternehmen dabei, die Herausforderungen der heutigen Industrie erfolgreich zu bewältigen.


Melectric Kraftsensoren
sensoren für Verschiedene anwendungen



Technische Daten



    • Kraftmessung von 0,5 bis 1000 kN
    • Genaigkeit bis zu 0,25%
    • zur Verwendung mit externem Messverstärker bis zu 4 Kanäle
    • sampling rate 800 – 1600Hz
    • 150% Load limit
    • Schutzart IP 66, Edelstahl Gehäuse
    • Auf Anfrage – Ausgabe div. weiterer Ausgangssignale CAN BUS oder Bluetooth


Wir passen das Messsystem gerne auf Ihre speziellen Bedürfnisse und Anforderungen an. Fragen Sie hierzu gern bei uns an.


Wir beraten Sie gerne



Melectric Smart Mini Gateway
Erweiterung für unsere Bluetooth Produkte

Einfach komfortable Datenübertragung und Speicherung für Langzeitmessungen für unsere Bluetoothgeräte




Technische Daten




    • Automatische Verbindung mit den Melectric Bluetooth Produkten ( bspw. Melectric Messflanschen)
    • Singalübertragung auf das vorhandene CAN BUS System
    • Lokale Datenspeicherung auf dem Gateway für Langzeitmessungen.
    • Möglichkeit von Anbringung von externen Antennen zur Reichweitenoptimierung
    • Auf Anfrage – Ausgabe div. weiterer Ausgangssignale wie Modubus, Datenausgabe über LTE Funknetze und Datenbübertragung in Cloudnetze.


Wir passen das Messsystem gerne auf Ihre speziellen Bedürfnisse und Anforderungen an. Fragen Sie hierzu gern bei uns an.

Wir beraten Sie gerne

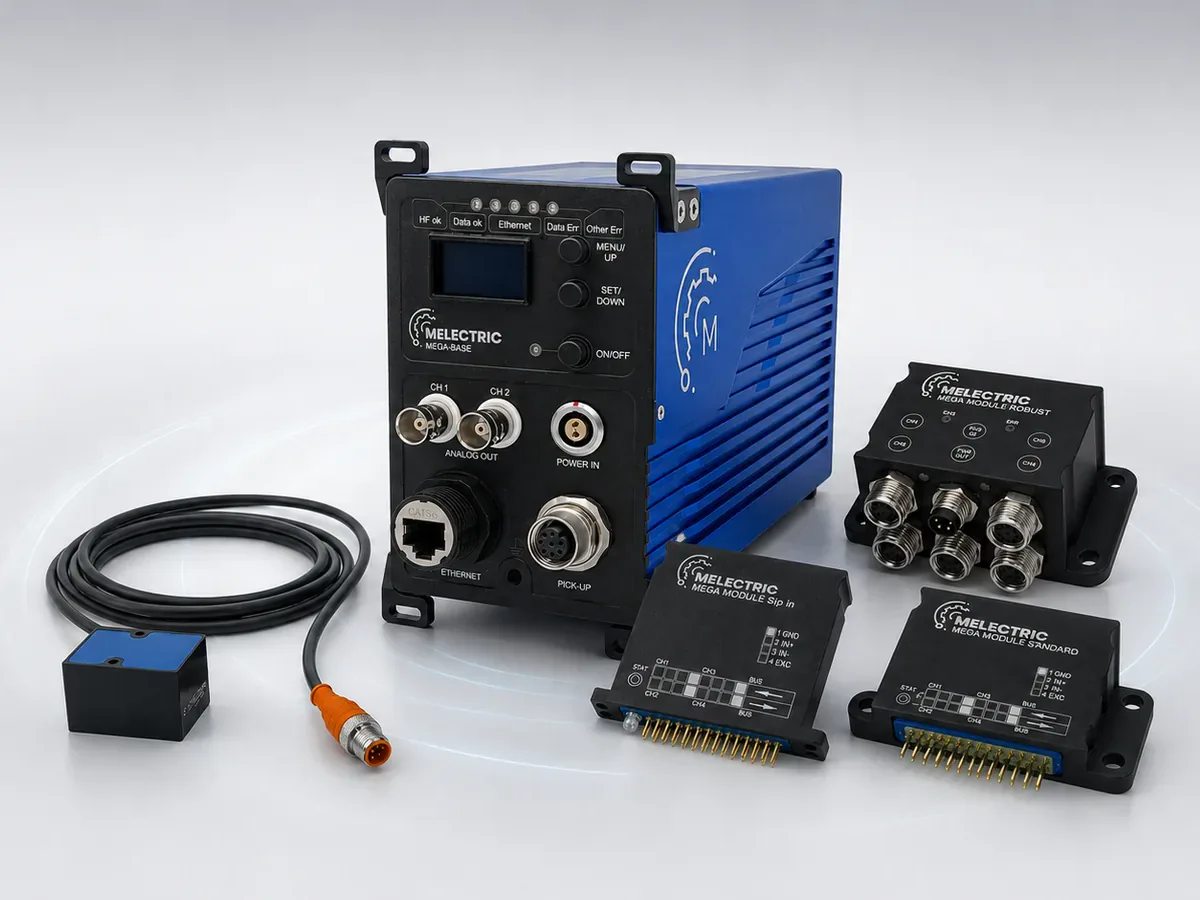

Melectric Drahtlose – IOT – Lösungen
Universeller Einsatz für verschiedene Sensoren

         Melectric Device Manager

  • Wireless Verbindung für Windows und Android Endgeräten durch unsere mitgelieferten Applikation zu den Melectric IOT Modulen.
  • Voller Konfigurationszugriff auf die Melectric Module
  • Zahlreiche Funktionen wie Daten lesen, speichern, oder in anderen Datenformaten exportieren

         Melectric BLE IOT – Module

  • Eingänge für Analog- und Digitailsignale
  • Zahlreiche Konfigurationsmöglichkeiten
    • Verschiedene Power modi
    • Wählbare sampling rates
    • Konfiguration bzw. Ein- /Ausschalten einzelner Kanäle
  •  optimiert auf minimalen Stromverbrauch

        Spannungsversorgungen

  • Wir bieten verschiedene Möglichkeiten der Stomversorgung für unsere Module an.
  • Gerne beiten wir Ihnen auch ein kundespezifische Lösung. -sprechen Sie uns an.
Melectric Android and Windows Application
Energy sources
Melectric Power Sources

                                                               Connect all different Type of sensors with our module and mobile application

Sensors for IOT Application

Große Bandbreite an Einsatzmöglichkeiten

Unsere Lösung ermöglicht die präzise Messung in einem hohen Drehmomentbereich von 1 Nm bis mehrere tausend Nm. Da auf der Welle selbst keine zusätzlichen Bauteile angebracht werden, sind Messungen bis zu Drehzahlen von bis 300.000 U/min möglich. Die typische Messgenauigkeit liegt bei 1 % FS, die Signalbandbreite beträgt typischerweise 1 bis 2 kHz, kann für kundespezifische Anwendungen aber auf über 25 kHz erhöht werden. Zudem ermöglicht die Auswerteelektronik die Erfassung zusätzlicher Messwerte, wie zum Beispiel Temperatur, Beschleunigung oder Drehzahl. MELECTRIC bietet dazu viele Möglichkeiten von analogen und digitalen Ausgangssignalen (0-5 V, 0-10 V, 4-20 mA, CAN BUS, I2C, UART, Bluetooth,…).

Zu den Einsatzgebieten

Eine wartungsfreie Alternative zur konventionellen Drehmomentmessung

Durch die kontaktlose Drehmomentmessung arbeitet das System komplett verschleißfrei. Selbst bei starken Vibrationen, Stößen, Witterungseinflüssen oder Temperaturschwankungen liefert es zuverlässig und präzise Messwerte. Die magnetoelastische Drehmomentmessung ist damit eine robuste und zugleich kostengünstige Alternative zur konventionellen Drehmomentmessung.
