MEGA Telemetry

Universelle modulare Nahfeld-Telemetrie. Die MEGA Telemetrie misst berührungslos direkt am rotierenden Bauteil und überträgt die Messwerte drahtlos im Nahfeld an den Pickup.

Modular aufgebaut und kaskadierbar bis 256 Kanäle, ausgelegt für Motorsport, Luftfahrt, Bahntechnik und Prüfstand.

Kanäle / System

256

Kanäle / Modul

Abtastrate

250kHz

Auflösung

16Bit

Systemlatenz

<5ms

Stator–Rotor

~50mm

Messprinzip

Nahfeld-Telemetrie am bewegten Bauteil.

Die MEGA Telemetrie misst direkt an der rotierenden Welle oder am bewegten Bauteil, ohne mechanische Verbindung zur stehenden Seite und ohne zusätzliches Bauteil im Kraftfluss. Die Module sitzen auf dem rotierenden Teil und übertragen ihre Daten drahtlos im Nahfeld an den Pickup. Selbst bei Drehzahlen bis 300.000 U/min liefert das System zuverlässige Messwerte.

Berührungslos & verschleißfrei

Die drahtlose Nahfeld-Übertragung kommt ohne mechanischen Kontakt zur rotierenden Seite aus. Das System ist wartungsfrei und liefert auch bei Vibration, Stoß und Temperaturschwankungen stabile Werte.

Modular & kaskadierbar

Jedes Modul erfasst vier Kanäle. Module lassen sich verketten und auf bis zu 256 Kanäle pro System ausbauen, exakt auf die Messaufgabe zugeschnitten.

Echtzeit & synchron

Bis zu 250 kHz pro Kanal bei 16 Bit, Systemlatenz unter 5 ms und absolute Zeitstempel sorgen für synchrone, hochdynamische Messketten.

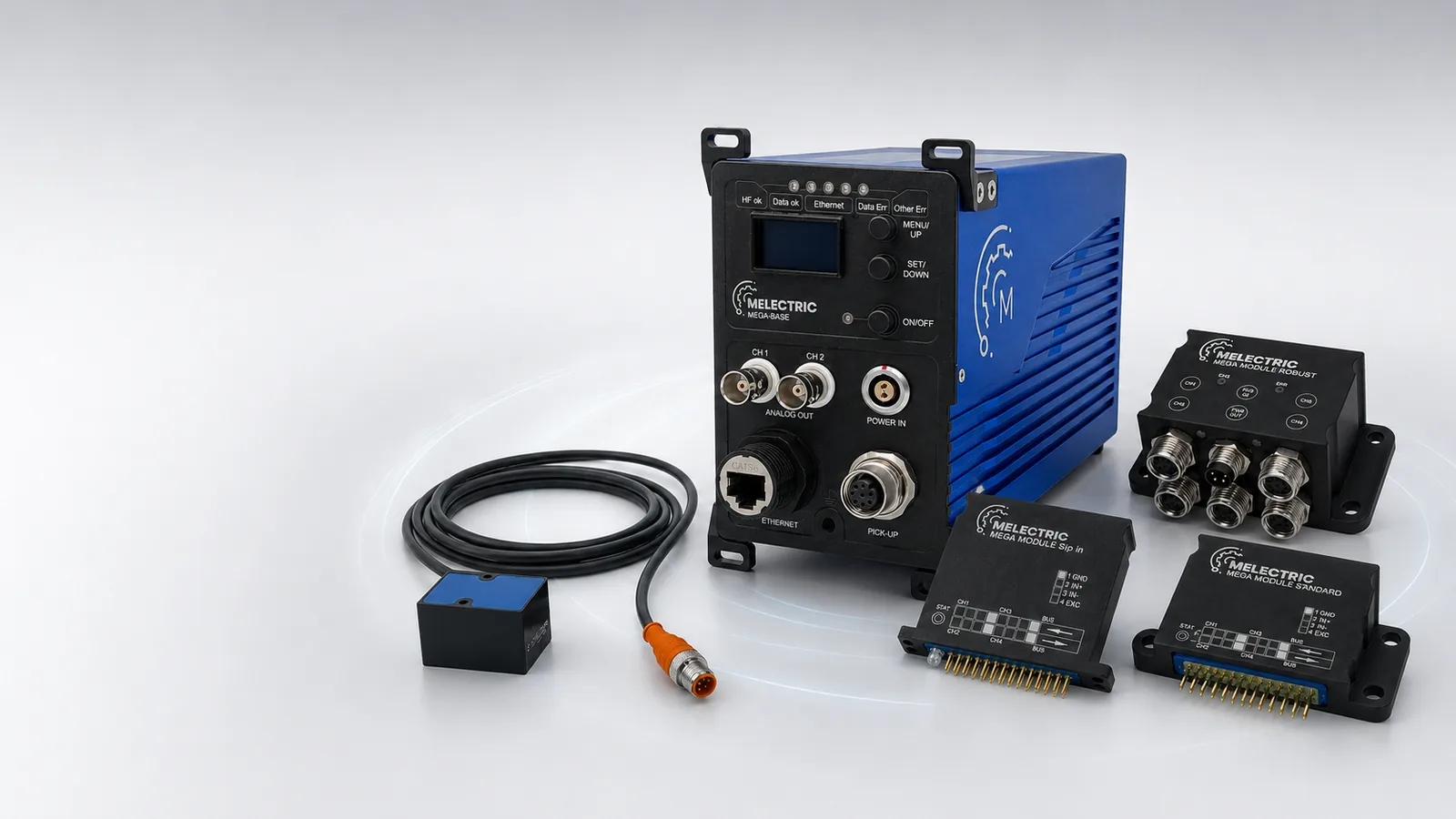

Das System

Drei Bausteine.

Basis, Pickup und Modul bilden zusammen eine vollständige, skalierbare Messkette, von einem einzelnen Kanal bis zu 256.

01 · Zentrale

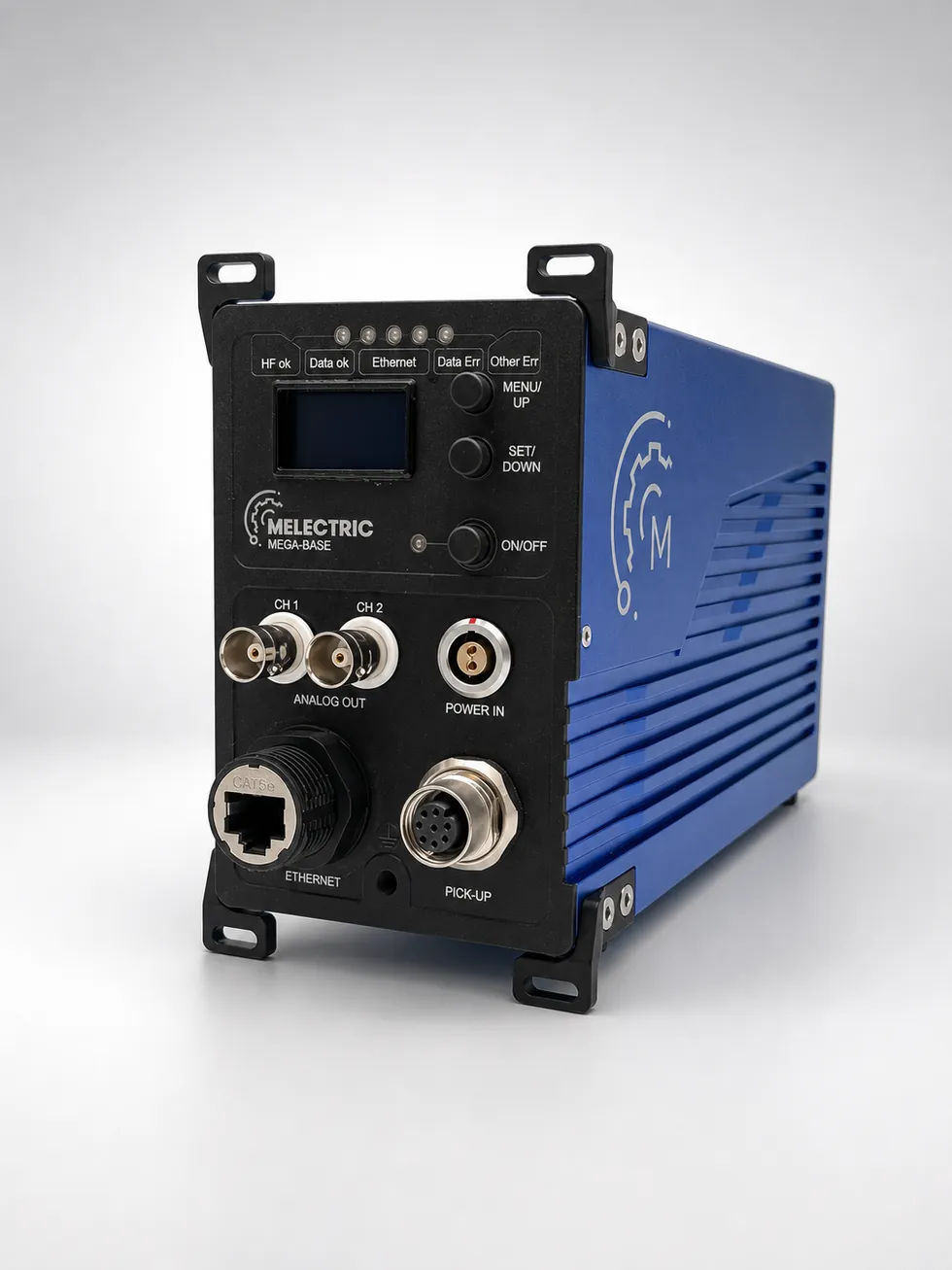

MEGA Basis

Das Gateway des Systems. Versorgt die Messkette, synchronisiert per PTP/NTP und stellt die Daten über Ethernet, IENA, openDAQ, Analog ±10 V oder CAN FD bereit. Optional 19″-Rack-montierbar.

12–50 V DCPTP / NTP19″ optional

02 · Empfänger

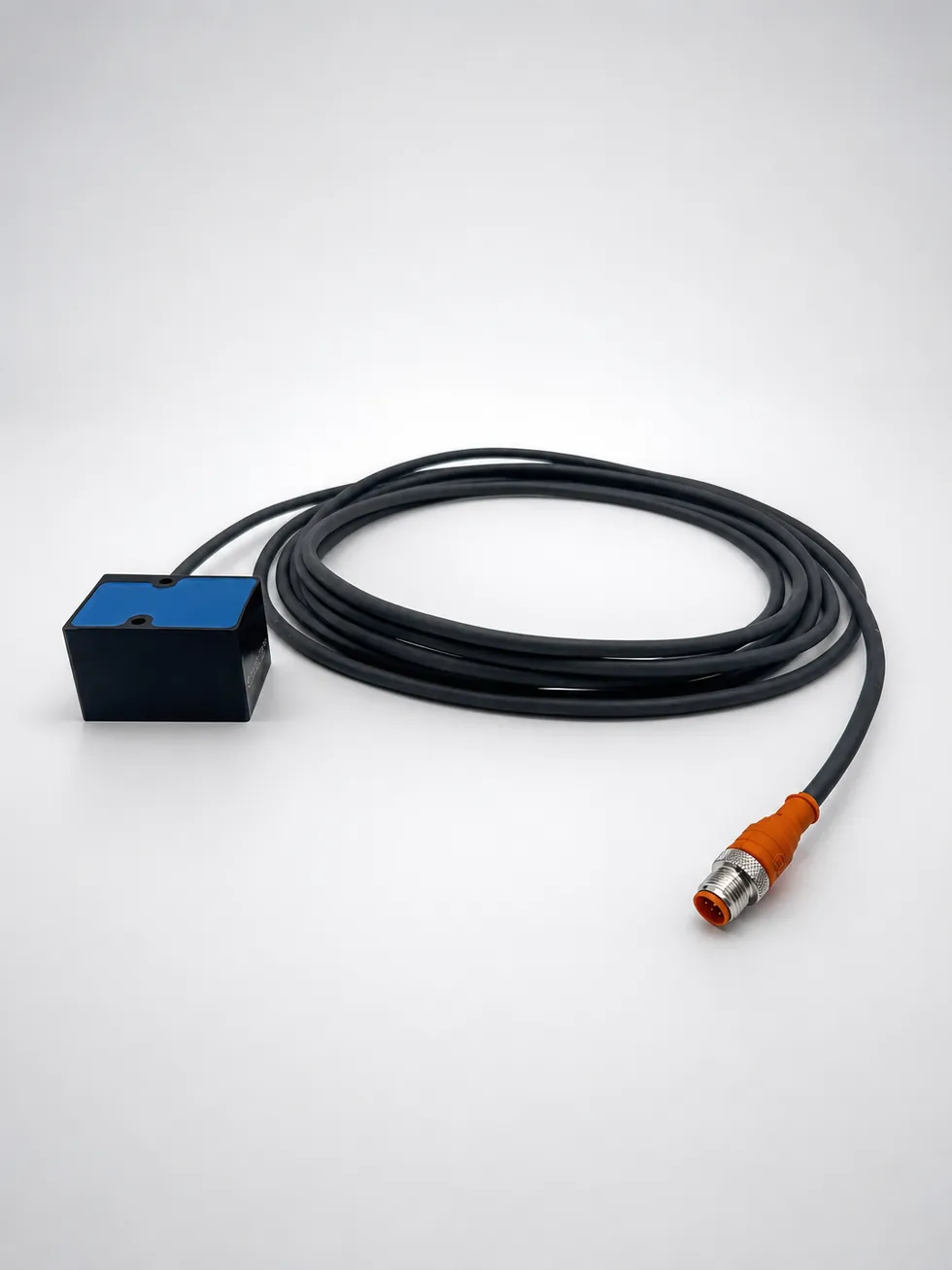

Pickup

Liest die Daten der rotierenden Module berührungslos im Nahfeld aus und verbindet sich über eine Leitung von bis zu >25 m mit der Basis.

Nahfeld ~50 mmLeitung >25 m

03 · Erfassung

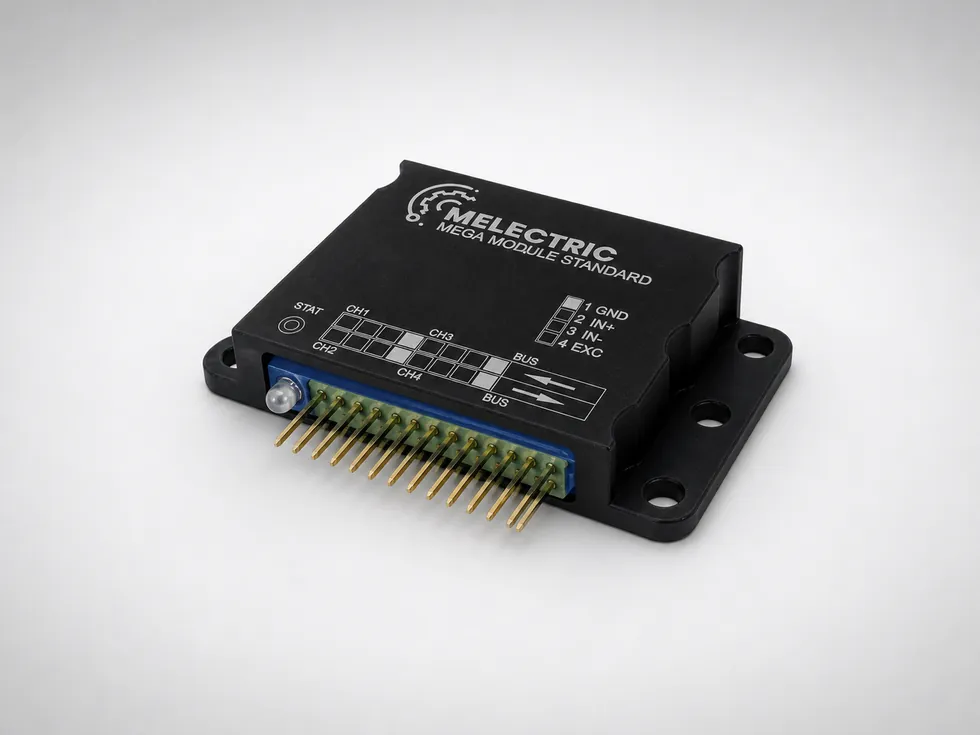

MEGA Modul

Sitzt auf dem rotierenden Bauteil, erfasst vier Kanäle mit 16 Bit und bis zu 250 kHz und lässt sich für bis zu 256 Kanäle kaskadieren. Versorgung induktiv, per Batterie oder Gleichstrom.

4 Kanäle16 Bitbis 250 kHzkaskadierbar

Modulvarianten

Ein Modul, drei Bauformen.

Gleiche Messleistung, unterschiedliche Bauform: Wählen Sie die Variante, die zu Einbauraum, Steckverbindung und Umgebung Ihrer Anwendung passt.

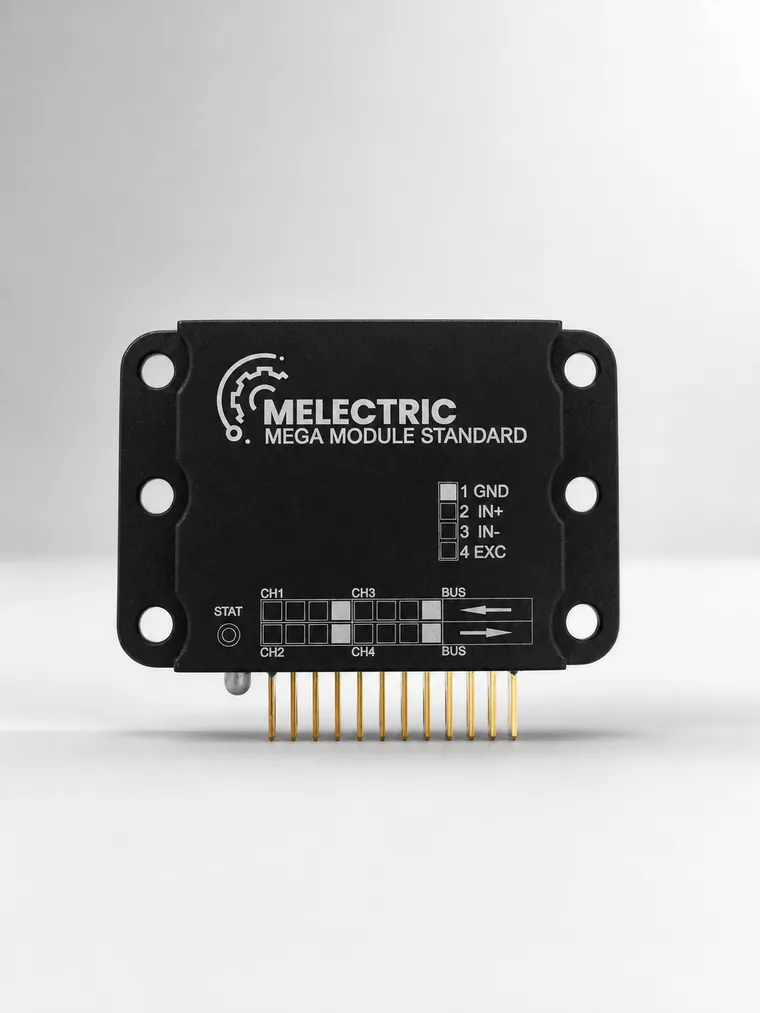

Variante 01

Standard

Flexibel montierbares Modul mit Steckverbinder und Flanschgehäuse für den allgemeinen Einsatz auf rotierenden Bauteilen.

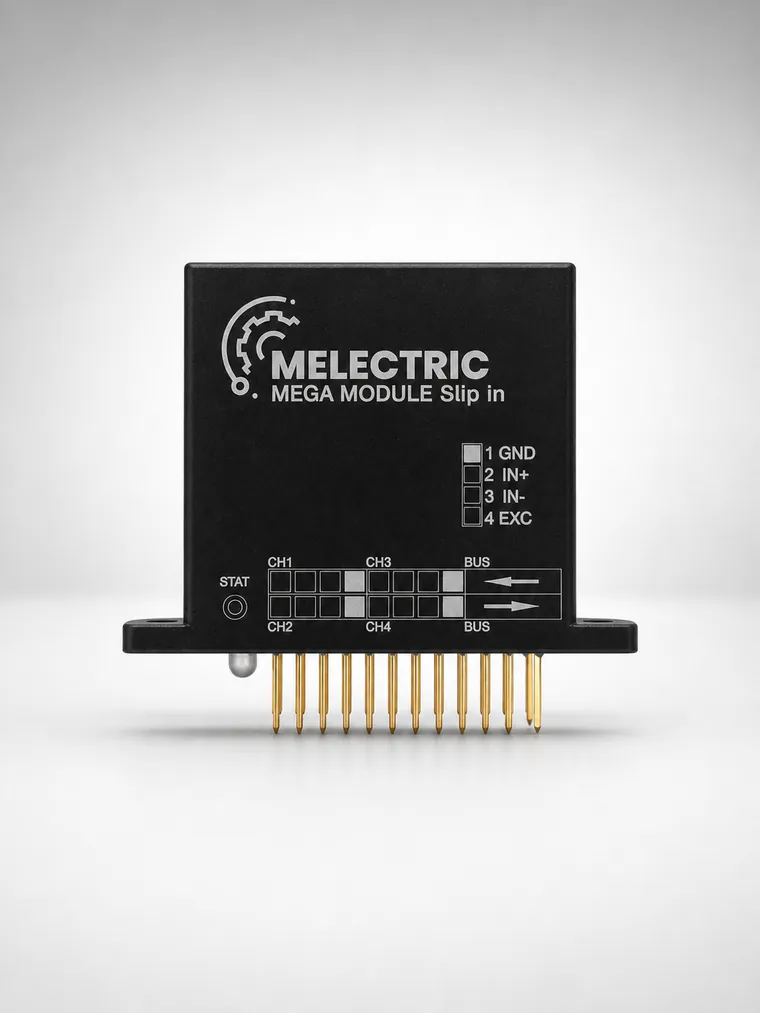

Variante 02

Slip in

Besonders kompakte Slip-in-Bauform mit Stiftleiste für beengte Einbausituationen und enge Integration in bestehende Baugruppen.

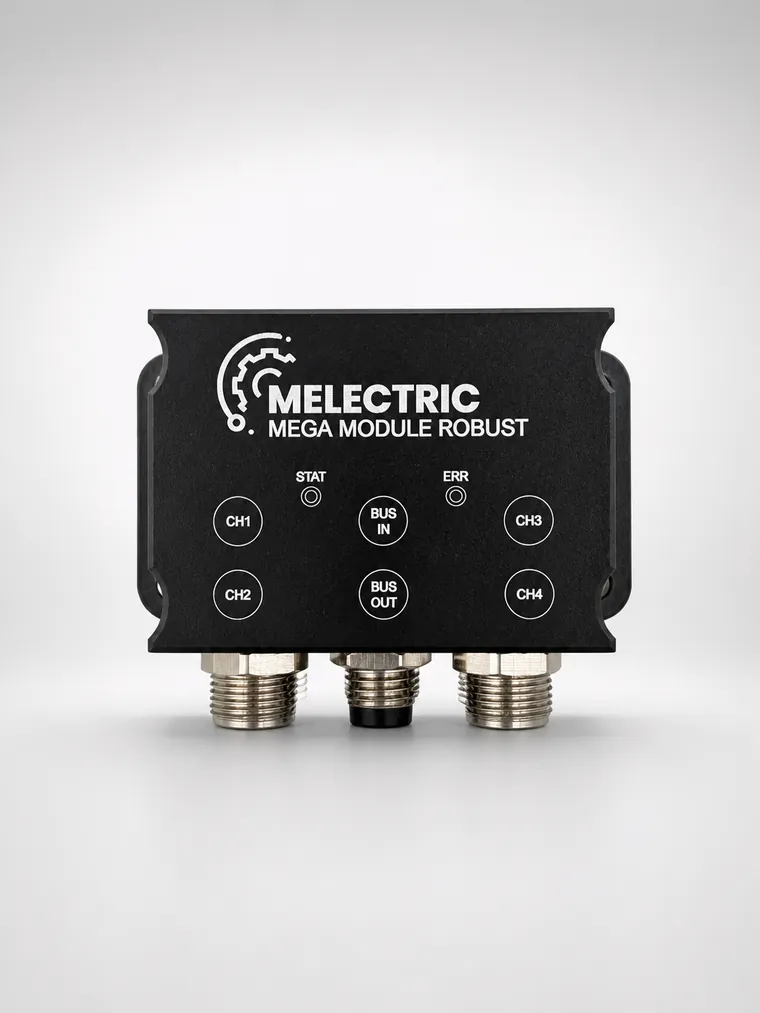

Variante 03

Robust

Robustes, abgedichtetes Gehäuse mit M12-Steckverbindern für anspruchsvolle Umgebungen mit Vibration, Stoß und Verschmutzung.

Gemeinsam4 Kanäle · 16 Bit · bis 250 kHz · kaskadierbar bis 256 UnterschiedBauform · Steckverbinder · Robustheit · Temperaturbereich

Sensoren & Messgrößen

Ihre vorhandene Sensorik bleibt im Einsatz.

Kompatible Sensoren

Dehnungsmessstreifen Voll-/Halbbrücke 2,5 V Versorgung
RTD Widerstandsthermometer
Thermoelemente alle Typen
RVDT / LVDT auf Anfrage
IEPE Beschleunigung

Messgrößen

Drehmoment

Dehnung

Temperatur

Beschleunigung

Vibration

Druck

Technische Daten

Alle Kennwerte im Überblick.

Kennwerte der MEGA-Telemetrie. Modulwerte gelten für Standard, Slip in und Robust; abweichende Optionen sind gekennzeichnet.

System

Abstand Stator – Rotorbis zu ~50mm

Kanäle pro Modul4 / Flex 2

Kanäle pro System256

Signalauflösung16Bit/Kanal

Datenrate

Signal-Abtastratebis zu 250kHz/Kanal

Signalbandbreitebis zu 25kHz

Systemlatenzmax. 5ms

Stromversorgung

Basisstation12–50V DC

Moduleinduktiv / Batterie 3,7 V / DC

Ausgangssignale (Basis)

Ethernetproprietär · IENA

openDAQunterstützt

Analogspannung±10 V 16 Bit

CAN FDoptional

Umgebungsbedingungen

Temperatur−40 … +85 °C opt. +125

Vibration (zufällig)0,1 g²/Hz 20 Hz–2 kHz

Vibration (sinus)20 g 20 Hz–2 kHz

Stoß (½ Sinus)100 g Spitze 11 ms

Weitere Merkmale

ZeitsynchronisationPTP / NTP

KonfigurationEthernet / WLAN

19″-Rack-montierbarBasis · optional

Super-/Subkommutierungunterstützt

Anwendungen

Für anspruchsvolle Umgebungen gebaut.

Berührungslos, verschleißfrei und bis 300.000 U/min: Die Plattform fügt sich nahtlos in bestehende Mess-, Steuerungs- und Prüfumgebungen ein.

Luft- & Raumfahrt

Hochdynamische Messungen an Triebwerken, Rotoren und Antrieben unter extremen Bedingungen.

Bahntechnik

Dauerüberwachung von Wellen und Antriebssträngen im Feldbetrieb, robust und wartungsfrei.

Energietechnik

Drehmoment- und Lastmessung an Generatoren, Getrieben und rotierenden Maschinen.

Motorsport

Telemetrie an Antriebswellen und Komponenten für Abstimmung, Traktionskontrolle und Analyse.

Prüfstände

Fahrzeug- und Komponentenprüfstände mit synchroner, hochauflösender Mehrkanal-Erfassung.

Industrie

Maschinen- und Anlagenüberwachung mit analoger und digitaler Anbindung sowie OEM-Optionen.

Im Einsatz bei

DLRRed Bull RacingPorsche MotorsportAston Martin F1 Scuderia FerrariHyundai MotorsportŠKODA Motorsport KTMBonfiglioliWalterscheidSTARK

FIAZugelassener Lieferant gemäß technischer Liste Nr. 89

Nächster Schritt

Konfigurieren Sie Ihr MEGA-Telemetriesystem.

Sagen Sie uns Kanalzahl, Messgrößen, Drehzahl und Einbausituation. Wir definieren mit Ihnen die passende Konfiguration aus Basis, Pickup und Modulen.
