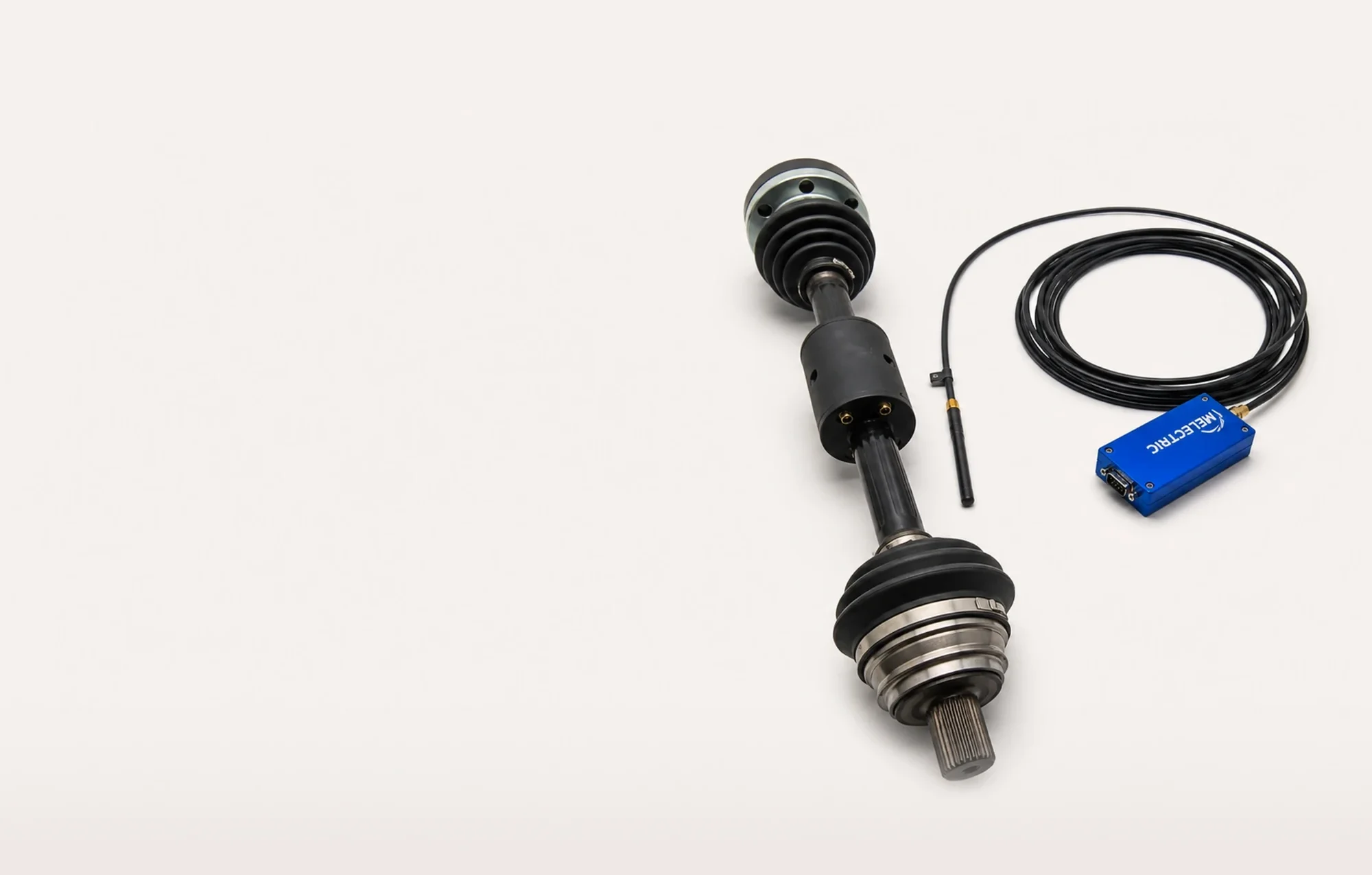

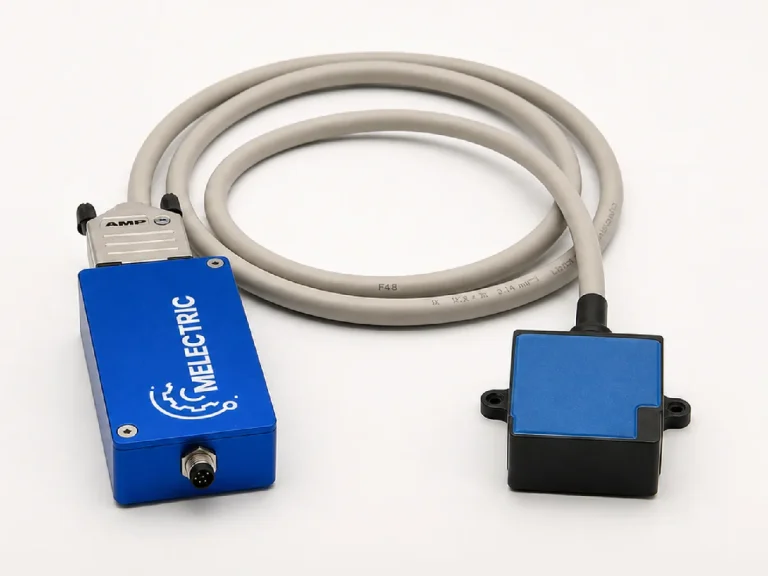

DECA Driveshaft Telemetrie auf einer Gelenkwelle mit Rotoreinheit, Pickup-Antenne und Empfänger

DECA
Driveshaft


2-Kanal-Telemetrie für Antriebswellen, mit batteriebetriebener Rotoreinheit auf der Welle.

Messkette, Genauigkeit und Ausgänge der DECA Telemetrie, ausgelegt für Gelenk- und Seitenwellen.

2-Kanal-Telemetrie mit batteriebetriebener Rotoreinheit für Antriebswellen.

DECA Driveshaft ist die Antriebswellen-Variante des DECA Telemetriesystems. Messkette, Signalgenauigkeit, Ausgänge und Funkstrecke entsprechen der DECA Telemetrie; die Rotoreinheit ist für die Montage auf Gelenk- und Seitenwellen ausgelegt.

Die Energie kommt aus einer mitrotierenden Batterie. Sensorik, Elektronik und Versorgung sitzen damit vollständig auf der Welle, die Messwerte gehen per Funk an den Empfänger.

Reichweitebis 15 m
Genauigkeitbis 0,05 % FS
VersorgungBatterie
Kanäle2
Technische Daten

Rotoreinheit, Funkstrecke und Ausgänge.

MerkmalWert
Messkanäle2 Sensorkanäle
RotoreinheitFür Gelenk- und Seitenwellen ausgelegt, Montage auf dem vorhandenen Bauteil
EnergieversorgungMitrotierende Batterie auf der Welle
Drahtlose DatenübertragungKabellose Signalübermittlung bis zu 15 m
SignalausgängeAnalog: ±5 V, ±10 V, 4–20 mA | Digital: CAN-Bus
Signalgenauigkeitbis zu 0,05 % FS
Temperaturbereich−40 bis 105 °C
SchutzartIP67, für raue Umgebungsbedingungen geeignet
Batterielaufzeit, abweichende Bereiche und Sonderausführungen auf Anfrage
Anwendungsgebiete

Messung im Antriebsstrang

Typische Messaufgaben, die mit dieser Baureihe gelöst werden. Die Liste ist nicht abschließend.

Fahrzeugentwicklung und Motorsport

  • Drehmomentmessung an Gelenk- und Seitenwellen im Fahrbetrieb
  • Abstimmung von Antriebsstrang, Traktion und Kraftverteilung
  • Lastdaten aus der Erprobung, ohne Kabel zur rotierenden Seite

Prüfstand und Feldmessung

  • Erfassung von Lastkollektiven an Antriebswellen über längere Messläufe
  • Messungen an bestehenden Wellen, ohne Zusatzwelle im Kraftfluss
  • Einsatz in rauer Umgebung mit Nässe, Staub und Vibration
Warum diese Lösung

Versorgung und Sensorik auf der Welle

01

Batterie auf der rotierenden Seite

Keine Energieübertragung zur Welle erforderlich, die Rotoreinheit arbeitet eigenständig

02

Rotor für Antriebswellen

Aufnahme für Gelenk- und Seitenwellen, appliziert auf dem vorhandenen Bauteil

03

Messkette wie DECA

Genauigkeit, Signalausgänge und Funkstrecke bleiben unverändert

Technische Anfrage zur Anwendung.

Nächster Schritt

Wellengeometrie, Drehmomentbereich, Drehzahl und Messdauer genügen für eine erste Auslegung.
